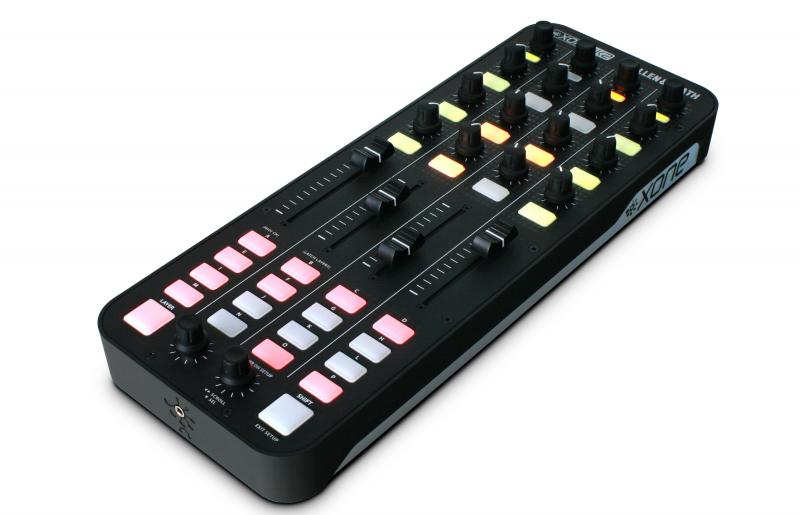

Allen & Heath: Xone K2
Thu 11 Aug 16 @ 9:37 pm
Mise en service du K2:
- aller sur le site d'Allen & Heath pour récupérer les pilotes et drivers du K2
- aller sur le site d'Allen & Heath pour récupérer la mise à jour software du matériel
- prendre quelques minutes pour lire le manuel (qu'en anglais bien sur)
lien vers le site A&H http://www.allen-heath.com/ahproducts/xonek2/
Mise à jour du K2:
- exécuter le programme fourni par A&H
- il détectera la version actuelle de votre matériel et indiquera la version vers laquelle il sera updaté
Installation des pilotes et drivers du K2:
- exécuter le programme fourni par A&H
- ce process demandera un redémarrage de l'ordinateur
Configuration du K2 pour Vdj 8:
Suivre la procédure du mode d'emploi pour accéder au mode config du K2: http://www.allen-heath.com/media/Xone+K2_UG_AP8509_2.pdf
Pour ma part, je suis resté sur le "canal midi 15" et j'ai choisi un "VERROUILLAGE COUCHES OFF".
J'ai installé au préalable des effets comme "la balance" et le "FlangerHQ" qu'on trouvera parmi les effet compatibles vdj8 sur le site.
Je démarre Vdj 8 et configure mes besoins au niveau de la carte son du K2 puis je vais dans la rubrique contrôleur pour constater qu'il est bien reconnu.
Si tout est ok, il y a un mapper déjà tout renseigné qui est sympa mais ne m'intéressait pas beaucoup.
j'ai donc entrepris d'en refaire un à ma convenance:
<?xml version="1.0" encoding="UTF-8"?>
-<mapper date="2016-08-12" version="802" author="Atomix Productions" device="XONEK2">
<map action="deck 1 effect 1 select" value="ENC_1_RED"/>
<map action="deck 1 effect active 1 & effect 1 show_gui" value="ENC_1_RED_PUSH"/>
<map action="deck 1 effect 2 select" value="ENC_2_RED"/>
<map action="deck 1 effect active 2 & effect 2 show_gui" value="ENC_2_RED_PUSH"/>
<map action="deck 2 effect 1 select" value="ENC_3_RED"/>
<map action="deck 2 effect active 1 & effect 1 show_gui" value="ENC_3_RED_PUSH"/>
<map action="deck 2 effect 2 select" value="ENC_4_RED"/>
<map action="deck 2 effect active 2 & effect 2 show_gui" value="ENC_4_RED_PUSH"/>
<map action="deck 1 effect 1 slider 2" value="KNOB_1_H_RED"/>
<map action="sampler_pad 1" value="BUTTON_1_H_RED"/>
<map action="deck 1 effect 2 slider 2" value="KNOB_2_H_RED"/>
<map action="sampler_pad 2" value="BUTTON_2_H_RED"/>
<map action="deck 2 effect 1 slider 2" value="KNOB_3_H_RED"/>
<map action="sampler_pad 3" value="BUTTON_3_H_RED"/>
<map action="deck 2 effect 2 slider 2" value="KNOB_4_H_RED"/>
<map action="sampler_pad 4" value="BUTTON_4_H_RED"/>
<map action="deck 1 effect 1 slider 3" value="KNOB_1_M_RED"/>
<map action="deck 1 effect 2 slider 3" value="KNOB_2_M_RED"/>
<map action="deck 2 effect 1 slider 3" value="KNOB_3_M_RED"/>
<map action="sampler_pad 7" value="BUTTON_3_M_RED"/>
<map action="deck 2 effect 2 slider 3" value="KNOB_4_M_RED"/>
<map action="sampler_pad 8" value="BUTTON_4_M_RED"/>
<map action="deck 1 effect 3 select 'Balance' & effect 3 slider 1" value="KNOB_1_L_RED"/>
<map action="sampler_pad 5" value="BUTTON_1_M_RED"/>
<map action="deck 1 filter activate" value="KNOB_2_L_RED"/>
<map action="sampler_pad 6" value="BUTTON_2_M_RED"/>
<map action="deck 2 effect 3 select 'Balance' & effect 3 slider 1" value="KNOB_3_L_RED"/>
<map action="deck 3 eq_kill_low" value="BUTTON_3_M_RED"/>
<map action="deck 2 filter activate" value="KNOB_4_L_RED"/>
<map action="deck 4 eq_kill_low" value="BUTTON_4_M_RED"/>
<map action="var '$shift' ? deck 3 pitch : deck 1 effect 1 slider 1" value="SLIDER_1_RED"/>
<map action="var '$shift' ? deck 1 pitch : deck 1 effect 2 slider 1" value="SLIDER_2_RED"/>
<map action="var '$shift' ? deck 2 pitch : deck 2 effect 1 slider 1" value="SLIDER_3_RED"/>
<map action="var '$shift' ? deck 4 pitch : deck 2 effect 2 slider 1" value="SLIDER_4_RED"/>
<map action="var '$shift' ? deck 3 unload : deck 3 load" value="BUTTON_A_RED"/>
<map action="var '$shift' ? deck 1 unload : deck 1 load" value="BUTTON_B_RED"/>
<map action="var '$shift' ? deck 2 unload : deck 2 load" value="BUTTON_C_RED"/>
<map action="var '$shift' ? deck 4 unload : deck 4 load" value="BUTTON_D_RED"/>
<map action="deck 3 cue_stop" value="BUTTON_I_RED"/>
<map action="deck 1 cue_stop" value="BUTTON_J_RED"/>
<map action="deck 2 cue_stop" value="BUTTON_K_RED"/>
<map action="deck 4 cue_stop" value="BUTTON_L_RED"/>
<map action="deck 3 play_pause" value="BUTTON_M_RED"/>
<map action="deck 1 play_pause" value="BUTTON_N_RED"/>
<map action="deck 2 play_pause" value="BUTTON_O_RED"/>
<map action="deck 4 play_pause" value="BUTTON_P_RED"/>
<map action="nothing" value="BUTTON_LAYER_RED"/>
<map action="set '$shift' while_pressed" value="BUTTON_SHIFT_RED"/>
<map action="deck 1 effect active 1 & deck 1 effect active 2 & deck 1 effect active 3 & deck 2 effect active 1 & deck 2 effect active 2 & deck 2 effect active 3 & deck 1 effect 1 select 'Echo' & deck 2 effect 1 select 'Echo' & deck 1 effect 2 select 'FlangerHQ' & deck 2 effect 2 select 'FlangerHQ'" value="ONINIT"/>
<map action="sampler_bank" value="ENC_MISC_RED"/>
<map action="deck 1 sync" value="BUTTON_F_RED"/>
<map action="deck 2 sync" value="BUTTON_G_RED"/>
<map action="deck 4 sync" value="BUTTON_H_RED"/>
<map action="browser_folder" value="ENC_MISC_RED_PUSH"/>
<map action="deck 3 sync" value="BUTTON_E_RED"/>
<map action="deck 1 pitch_bend +2% 500ms" value="BUTTON_2_L_RED"/>
<map action="deck 1 pitch_bend -2% 500ms" value="BUTTON_1_L_RED"/>
<map action="deck 2 pitch_bend +2% 500ms" value="BUTTON_4_L_RED"/>
<map action="deck 2 pitch_bend -2% 500ms" value="BUTTON_3_L_RED"/>
<map action="browser_scroll" value="ENC_BROWSE_RED"/>
<map action="browser_enter" value="ENC_BROWSE_RED_PUSH"/>
</mapper>
Mon but avec ce mapper est de complèter deux de mes configs.
L'une avec Denon HC4500 et l'autre avec Denon DNS3700 qui toutes manquent de commandes pour affecter certaines fonctions.
Avec cette K2 je vais pouvoir gérer mes effets (2 par deck), une balance, un filtre type A&H, 8 sampler avec une commande pour naviguer parmi la liste de menu sample.
J'aurai un rappel des cues / play des 4 decks accompagné de témoins led d'activité.
Bref, un bon complément.
