Branchements adéquates pour VirtualDj Pro FR





Ce tutorial a pour but de vous démontrez les schémas de branchements les plus courants pour le logiciel Virtual Dj Pro.

Mise en garde : les exemples donnés sont a titre d’exemple et vus la diversité des cartes sonores internes et externes ainsi que des contrôleurs MIDI il est impensable de faire une version pour toutes les marques existantes.

En tout premier il faut connaitre le genre de matériel que vous possédez exemple :

[ ] Ordinateur avec une carte sonore intégrée 2.1 (1 sortie sonore)
[ ] Ordinateur avec une carte sonore intégrée 5.1 (2 sorties sonores)
[ ] Carte sonore externe (exemple la Maya USB)
[ ] Table de mixage externe
[ ] Contrôleur MIDI avec carte son interne
[ ] Contrôleur MIDI sans carte son
[ ] Contrôleur autre comme lecteur CD ou platine vinyle
[ ] Etc ...

Une fois la liste de votre matériels faite, dirigez-vous dans la section suivante pour trouver le schéma correspondant ou s’en rapprochant le plus.

Cartographie d’un branchement adéquate :
++++++++++++++++++++++++++++++
+
+++ A : ordinateur carte son int (2.1) <> casque <>ampli
+
+++ B : ordinateur carte son int (5.1) <> casque <> ampli
+
+++ C : ordinateur carte son int (5.1) <> table de mixage avec sortie casque <> ampli
+
+++ D : ordinateur carte son int (5.1) <> table de mixage avec sortie casque <> contrôleur midi sans carte son <> ampli
+
+++ E : ordinateur carte son int (2.1) <> table de mixage avec sortie casque <> contrôleur midi sans carte son <> ampli
+
+++ F : ordinateur carte son int (2.1) <> contrôleur MIDI avec sortie casque et carte son <> ampli
+
+++ G : ordinateur carte son int (2.1) <> table de mixage avec sortie casque <> contrôleur MIDI avec carte son <> ampli
+
+++ H : ordinateur carte son int (2.1) <> carte son externe <> casque <> ampli
+
+++ I : ordinateur carte son int (2.1) <> carte son externe <> table de mixage avec sortie casque <> ampli
+
+++ J : configuration adéquate pour faire du time code vinyle ou / et lecteur compact disque
+
+++ K : extra, cartes sonores avec 6 sorties (4 sorties sonores et 2 sorties samples)




ASTUCE : en cliquant sur la photo schéma elle s'affiche en grand dans une autre fenêtre

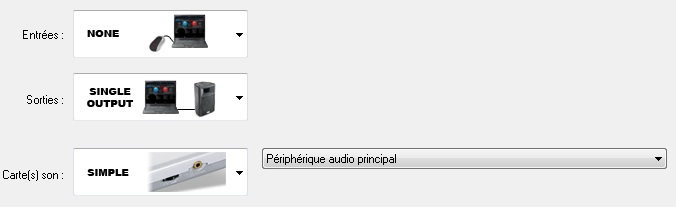

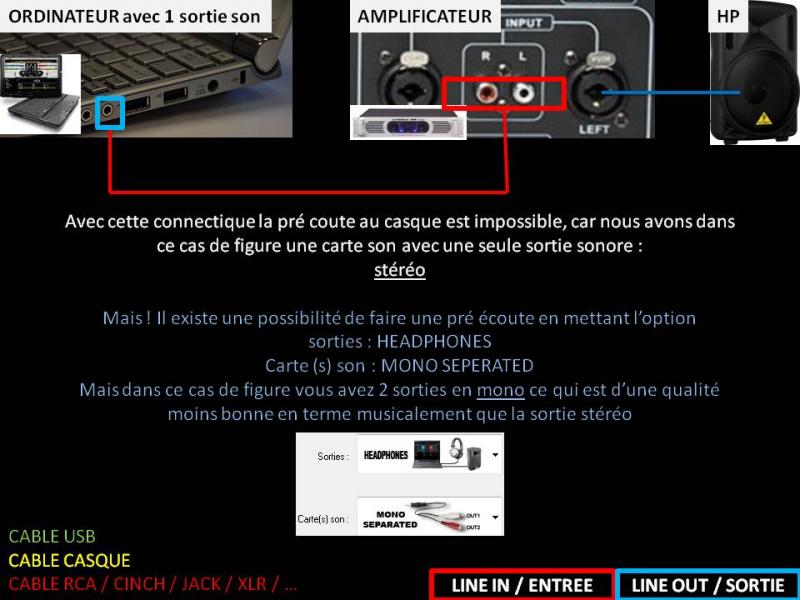

A : ordinateur carte son int (2.1) <> casque <>ampli










<><><><><><><><><><><><><><><><><><><><><><><><><><><>

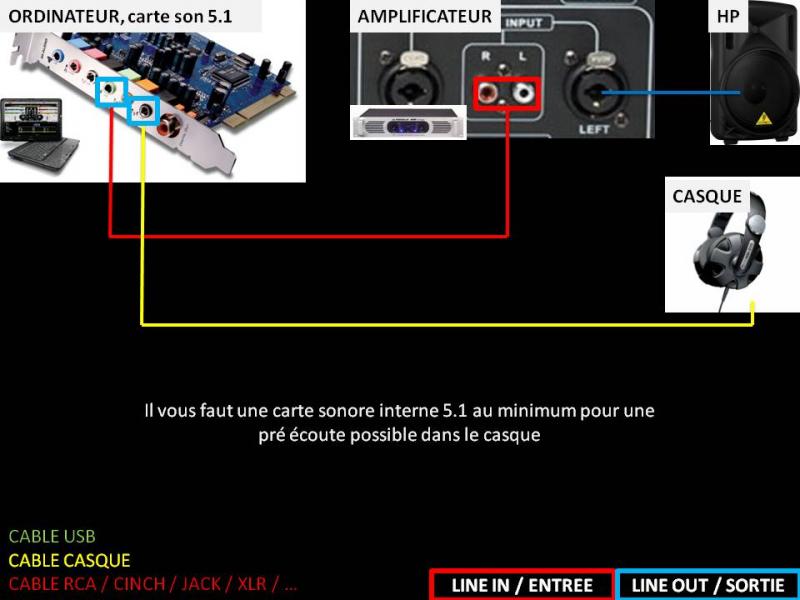

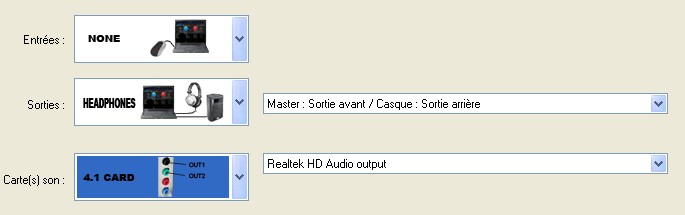

B : ordinateur carte son int (5.1) <> casque <> ampli











<><><><><><><><><><><><><><><><><><><><><><><><><><><>

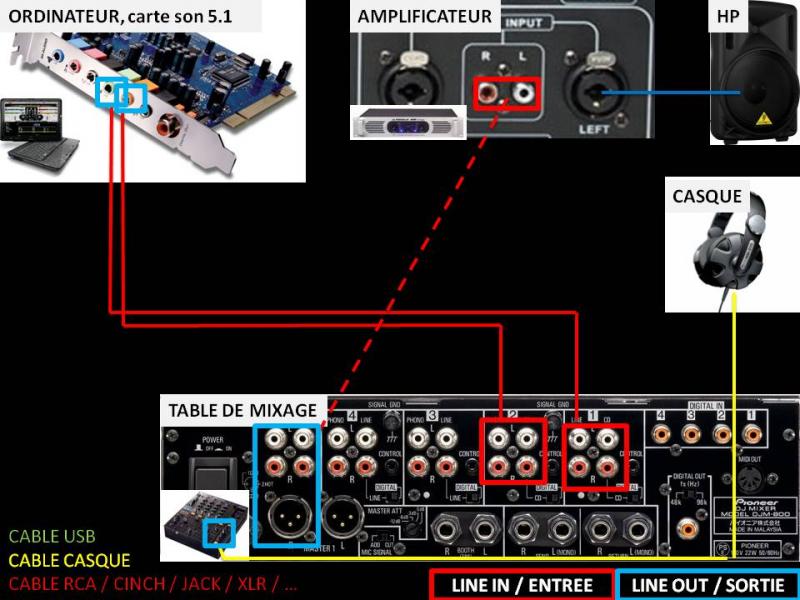

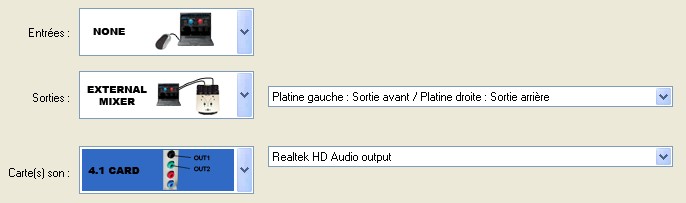

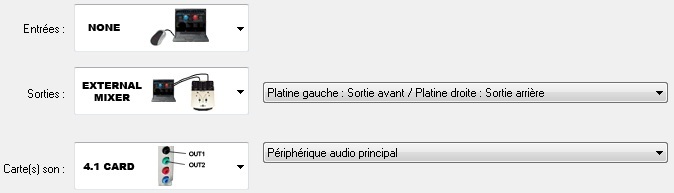

C : ordinateur carte son int (5.1) <> table de mixage avec sortie casque <> ampli











<><><><><><><><><><><><><><><><><><><><><><><><><><><>





D : ordinateur carte son int (5.1) <> table de mixage avec sortie casque <> contrôleur midi sans carte son <> ampli











<><><><><><><><><><><><><><><><><><><><><><><><><><><>

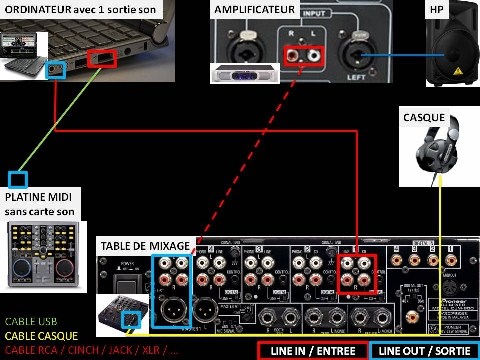

E : ordinateur carte son int (2.1) <> table de mixage avec sortie casque <> contrôleur midi sans carte son <> ampli











<><><><><><><><><><><><><><><><><><><><><><><><><><><>

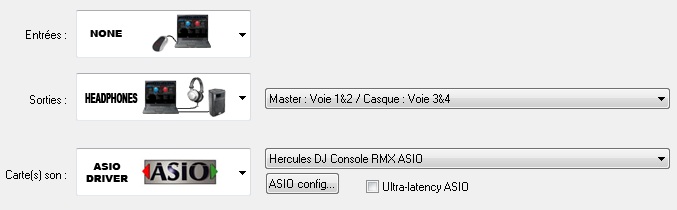

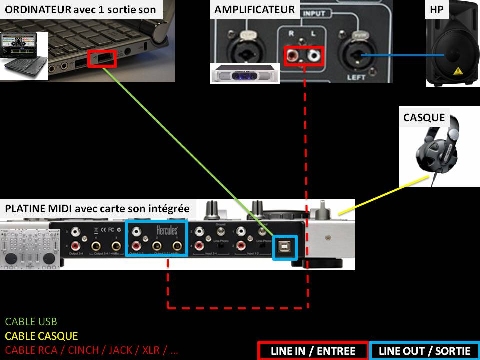

F : ordinateur carte son int (2.1) <> contrôleur MIDI avec sortie casque et carte son <> ampli











<><><><><><><><><><><><><><><><><><><><><><><><><><><>

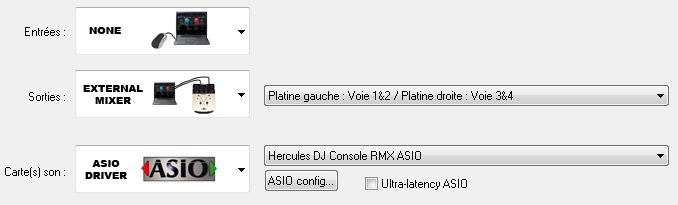

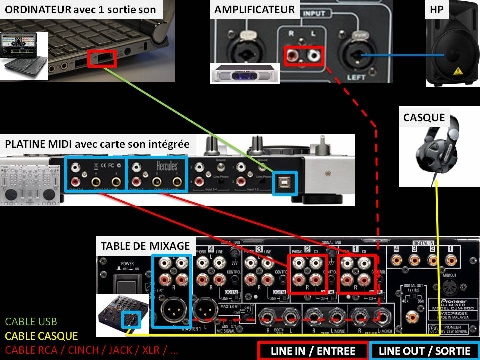

G : ordinateur carte son int (2.1) <> table de mixage avec sortie casque <> contrôleur MIDI avec carte son <> ampli











<><><><><><><><><><><><><><><><><><><><><><><><><><><>

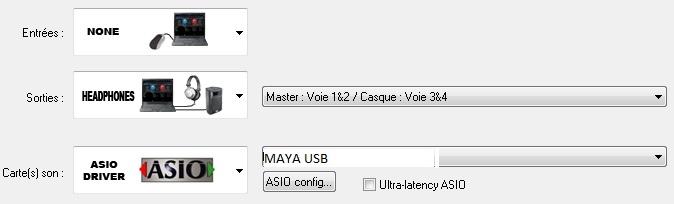

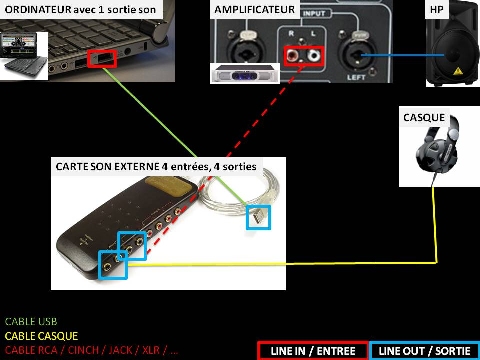

H : ordinateur carte son int (2.1) <> carte son externe <> casque <> ampli











<><><><><><><><><><><><><><><><><><><><><><><><><><><>

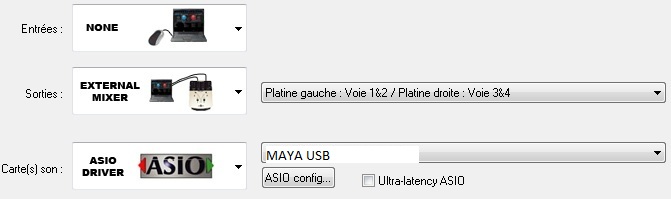

I : ordinateur carte son int (2.1) <> carte son externe <> table de mixage avec sortie casque <> ampli











<><><><><><><><><><><><><><><><><><><><><><><><><><><>

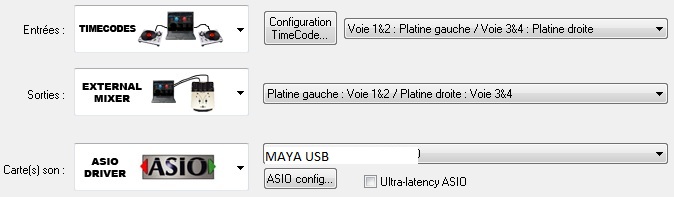

J : configuration adéquate pour faire du time code vinyle ou / et lecteur compact disque











<><><><><><><><><><><><><><><><><><><><><><><><><><><>

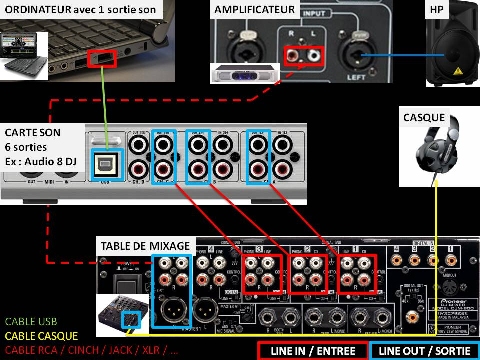

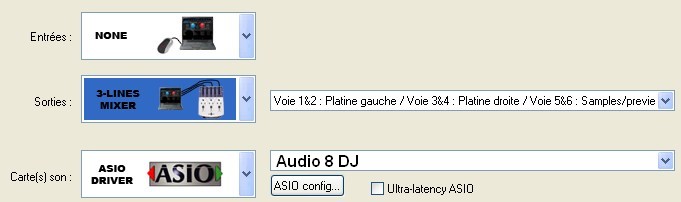

K : extra, cartes sonores avec 6 sorties (4 sorties sonores et 2 sorties samples)











<><><><><><><><><><><><><><><><><><><><><><><><><><><>



Remerciements pour l'aide fournie pour faire ce tutorial :

DJ Pathso, Limol, Fixprod

Bon mixe @ vous, Yan alias Dj Rewop
